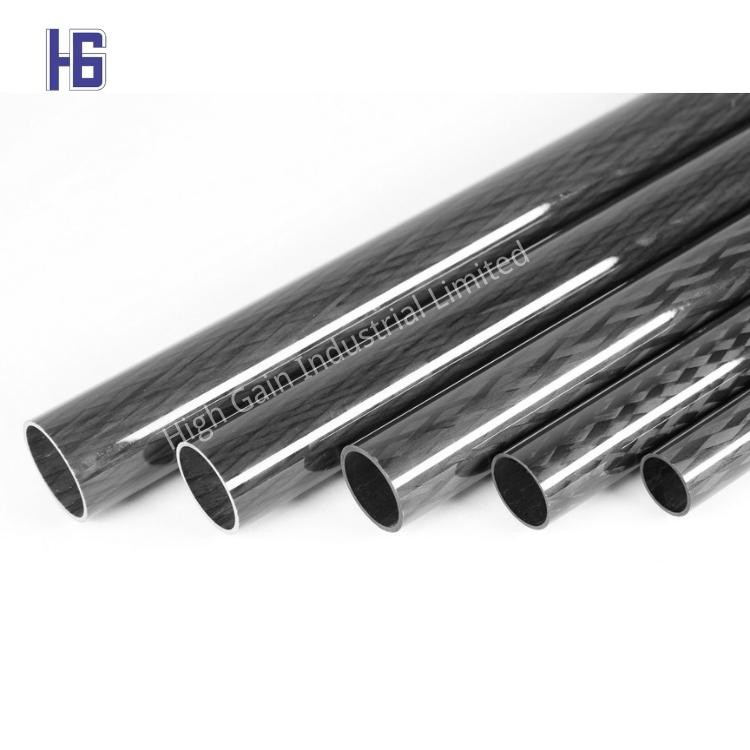

Tiwbiau cyfansawdd personol
Gweithgynhyrchu Tiwbiau Cyfansawdd Custom
Gall fod yn anodd cynhyrchu strwythurau cyfansawdd gwag. Mae hyn oherwydd bod yn rhaid rhoi pwysau ar y tu mewn a'r tu allan i'r lamineiddio. Mae tiwbiau ffibr carbon sydd â phroffiliau parhaus fel arfer yn cael eu cynhyrchu gan pultrusion neu weindio ffilament.
Tiwbiau pultruded yw'r dull mwyaf cost-effeithiol o bell ffordd ar gyfer cynhyrchu proffiliau cyfansawdd parhaus. Pan fydd tiwbiau gwag pultruding, mae angen "mandrel arnofio". Mae'r gwialen ddur Chrome wedi'i gosod yn gadarn i ochr y marw lle mae'r deunydd yn mynd i mewn. Mae pellter y caledwedd mowntio yn ddigon pell i ffwrdd fel na fydd yn ymyrryd â'r ffibr trwytho wrth iddo fynd i mewn i'r marw.
Bydd y gofod rhwng y mandrel a'r marw yn pennu trwch wal y tiwb ffibr carbon. Gall tiwbiau ffibr carbon sydd wedi'u huful gynhyrchu tiwbiau o bron unrhyw hyd. Mae cludo tiwbiau fel arfer wedi'i gyfyngu yn ôl hyd. Mewn pultrusion, bydd y rhan fwyaf o'r ffibrau'n ymestyn i gyfeiriad y tiwb. Mae hyn yn creu tiwb gyda stiffrwydd mawr, ond dim llawer o gylchyn na chryfder traws.
FLOWTE PROSES GYFFREDINOL
Paratoadau
Mae'r cam hwn yn cynnwys dewis a pharatoi deunydd. Mae prepreg ffibr carbon fel arfer yn edafedd ffibr carbon sydd wedi'i drwytho â resin ymlaen llaw ar gyfer troelli dilynol. Mae hefyd yn angenrheidiol paratoi'r mowld, fel arfer mowld metel neu gyfansawdd fel y gellir clwyfo'r ffibr carbon arno.
Dirwyn ffibr
Yn y cam hwn, mae'r edafedd ffibr carbon wedi'i glwyfo ar y mowld i ffurfio strwythur tiwbaidd. Mae'r broses hon yn gyffredinol yn cynnwys dau brif ddull troellog: troelliad echelinol a dirwyniad cylch. Mae troelliad echelinol i weindio'r ffibr carbon yn gyfochrog ag echel y tiwb, tra bod troelli cylchyn i weindio'r ffibr carbon o amgylch echel y tiwb ar onglau gwahanol i gynyddu cryfder a stiffrwydd.
Halltu
Ar ôl dirwyn, mae angen gwella'r tiwb. Mae hyn fel arfer yn cynnwys cynhesu'r tiwb i wella'r resin. Mae'r tymheredd a'r amser yn amrywio yn dibynnu ar y math o resin a ddefnyddir a manylebau'r broses.
Ôl-brosesu
Ar ôl halltu, efallai y bydd angen ôl-brosesu ar y tiwb fel tocio, torri a malu i fodloni'r manylebau terfynol a'r gofynion ansawdd wyneb.
Arolygu a phrofi
Fel rheol mae angen i'r tiwb gorffenedig reoli a phrofi ansawdd i sicrhau ei fod yn cwrdd â'r cryfder, y stiffrwydd a'r dangosyddion perfformiad eraill.
Nghais
Gellir defnyddio'r tiwb troellog ffibr carbon gorffenedig mewn amrywiol gymwysiadau fel awyrofod, peirianneg fodurol, offer chwaraeon, ac ati.
Mae'r prif ddefnydd o diwbiau cyfansawdd personol i'w defnyddio fel deunydd atgyfnerthu i'w gymhlethu â resin, metel, cerameg a charbon i gynhyrchu deunyddiau cyfansawdd uwch. Mae gan ddeunyddiau cyfansawdd resin epocsi wedi'i atgyfnerthu â ffibr carbon y cryfder penodol a'r modwlws penodol uchaf ymhlith y deunyddiau peirianneg sy'n bodoli eisoes.
Manteision
Pwysau ysgafn, defnydd ynni isel, effeithlonrwydd cynhyrchu uchel
Cryfder uchel, capasiti dwyn cryf, a swyddogaethau amrywiol
Ymgripiad bach, manwl gywirdeb uchel, a gallu i addasu cryf
Fanylebau
-
Ystod Diamedr: 20-800 mm
-
Hyd ar gael: 8000mm
-
Trwch: 1-30 mm
-
Gwead arwyneb: 3k twill, 3k plaen, ud du, sgleiniog, matte
-
Goddefgarwch: ± 0. 1mm
-
Gwrthiant tymheredd: Fel rheol, mae'r dimensiynau'n sefydlog ar radd -50 i 120 gradd (gall addasu arbennig wrthsefyll tymereddau hyd at 180 gradd)
Paramedrau Perfformiad Cynnyrch
| Gwasanaeth wedi'i addasu | Mae cwsmeriaid yn darparu safonau, wedi'u haddasu yn unol â gofynion cwsmeriaid |
| Diamedr, trwch a hyd rheolaidd | Diamedr Allanol: 5-550 mm / diamedr mewnol: 5-500 mm / hyd o fewn 6.5m |
| Goddefgarwch diamedr | ± 0. 2mm |
| Triniaeth arwyneb | Matte/llachar |
| Gwrthiant tymheredd uchaf | -30----+180 gradd |
| Ymddangosiad deunydd ffibr carbon | 1k, 3k, 6k, 12k (yn unol â gofynion cwsmeriaid) |
| Tabl Cyfansoddiad Deunydd Ffibr Carbon | Gosodwch y gymhareb ply tiwbiau cyfansawdd arferol hyn yn unol â gofynion cwsmeriaid |
| Cyfradd amsugno dŵr | 0.66﹪ |
| Ddwysedd | 1.78g/centimetr ciwbig |
| Stiffrwydd | Cyfrifwch y gwerth ar ôl profi yn unol â gofynion y cwsmer |
| Cryfder plygu | Cyfrifwch y gwerth ar ôl profi yn unol â gofynion y cwsmer |
| Cryfder tynnol | T300 T700 T800 T1000 |
| Dulliau profi wrth gynhyrchu ac ar ôl cynhyrchu | Yn ystod y broses gynhyrchu, mae pob adran yn defnyddio offerynnau profi arbennig ar gyfer archwiliad dimensiwn, ac ar ôl i'r cynhyrchiad gael ei gwblhau, bydd y rheolaeth ansawdd yn cynnal archwiliad llawn yn ôl maint y lluniadu |
